绘制总图的顺序是:先用双点划线绘出工件的轮廓外形，并显示出加工余量；把工件轮廓线视为透明体，然后按照工件的形状及位置依次绘出定位、导向、夹紧及其他元件或装置的具体结构；绘制夹具体，形成一个夹具整体。确定并标注有关尺寸和夹具技术要求 ① 在夹具总图上应标注以下几类尺寸: 1）夹具外形上的大尺寸；影响定位精度的尺寸:主要指定位元件之间、工件与定位元件之间的尺寸和公差。3）影响对刀精度的尺寸和公差:主要指刀具与对刀元件或导向元件之间的尺寸及公差，钻头与钻套内孔的配合尺寸及公差等。4）影响夹具在机床上安装精度的尺寸和公差:主要是指夹具安装基面与机床相应配合表面之间的尺寸及公差。
在自动线加工中，有的夹具带着工件由生产线的输送装置，挨着每台机床逐步向前输送，这类夹具通常称为“随行夹具”。自动线上的随行夹具除了完成工件的定位、支承和夹紧外，还带着工件沿自动线的加工机床进行定位(相对于每台机床的刀具位置)、夹紧，待加工完了再自动送至下一台机床加工，以便通过自动线的各台机床，完成工件的全部工序加工。

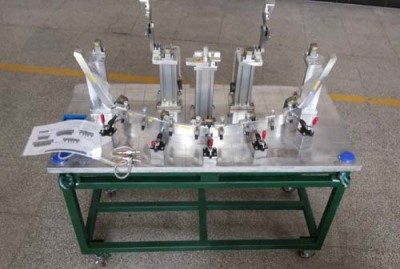

小榄镇定位夹具鸿富标
夹紧装置的基本要求夹紧既不应破坏工件的定位，或产生过大的夹紧变形，又要有的夹紧力，工件在加工中产生振动；的夹紧行程，夹紧动作迅速，操纵方便、省力；手动夹紧机构要有的自锁性，机动夹紧装置要统筹考虑夹紧的自锁性和原动力的稳定性；结构应尽量简单紧凑，制造、维修方便。确定夹紧力作用方向的原则夹紧力的方向应使定位基面与定位元件接触良好，工件定位准确；加紧力的方向应与工件刚度大的方向一致，以减小工件变形；

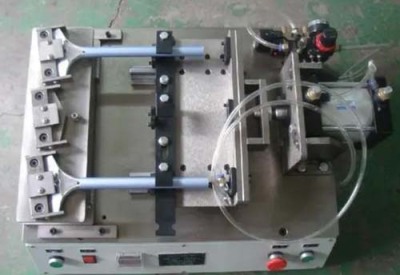

小榄镇定位夹具鸿富标
元件引脚与开孔壁之间的距离不小于2.5毫米.SMT贴片元件底盖密封厚度在1.5—1.9mm及以上。.距板边近元件引脚距离开孔边缘不应低于5mm.治具与PCB接触的面做平整且在同一平面内（0.2mm），不可有突起及凹陷现象；治具上所使用的材料是不沾锡材料，且机械强度要，不可以有翘曲变形。夹具使用目的及效果夹具的主要目的是为了将工件、准确地定位以及适合的支撑、维持，使在同一夹具上生产的工件都固定在特定的范围内，产品的精密性和互换性。
