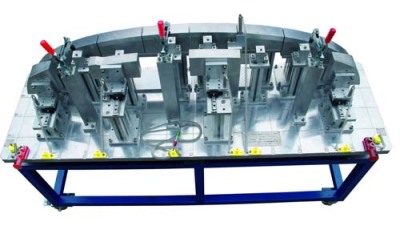

韶关市熔接夹具图片
它的优劣将直接关系到CAD系统工作效率的高低，而开发图形库所遇到的一个难题就是非标件的模块化设计。笔者根据机床夹具设计的特点，成功地对夹具非标件进行了模块化设计，开发出机床夹具CAD系统。所谓的模块是指一组同一功能和结构要素（连接部分形状、尺寸配合等）且有不同用途（或性能）和结构但不能互换的各个单元（零件、组件、部件）。为实现非标设计过程的自动化，采用组技术和相似性原理分析归纳它们，以实现组合化、典型化、规格化和标准化。划分的方法有:
标准化夹具就是利用本厂已规格化了的部分或全部标准零件装配成的专用夹具。专用夹具中的大件，如夹具体以及定位元件、夹紧件和机械夹紧用的气缸部件等，经过标准化、尺寸规格化后有利于工厂成批准备配件、成批加工，这样可使夹具的设计、制造工作加快，节省费用。另外，当产品更改，夹具不再使用时可以拆开，把标准零件保存起来，备以后使用。
韶关市熔接夹具图片
楔块夹紧装置是基本的夹紧装置形式之一,其他夹紧装置均是它的变形。它主要用于增大夹紧力或改变夹紧力方向。楔块夹紧装置特点:自锁性(自锁条件α≤ψ1+ψ2)斜楔能改变夹紧作用力方向斜楔具有扩力作用,ip=θ/p=1/[tanψ2+tan(α+ψ1)]效率低(因为斜楔与夹具体及工件间是滑动摩擦,所以夹紧效率低)所以适用范围:多用与机动夹紧装置中θ=p/[tanψ2+tan(α+ψ1)] 其中p为原始力,α为楔块升角,常数6度--10度
韶关市熔接夹具图片
绘制总图的顺序是:先用双点划线绘出工件的轮廓外形，并显示出加工余量；把工件轮廓线视为透明体，然后按照工件的形状及位置依次绘出定位、导向、夹紧及其他元件或装置的具体结构；绘制夹具体，形成一个夹具整体。确定并标注有关尺寸和夹具技术要求 ① 在夹具总图上应标注以下几类尺寸: 1）夹具外形上的大尺寸；影响定位精度的尺寸:主要指定位元件之间、工件与定位元件之间的尺寸和公差。3）影响对刀精度的尺寸和公差:主要指刀具与对刀元件或导向元件之间的尺寸及公差，钻头与钻套内孔的配合尺寸及公差等。4）影响夹具在机床上安装精度的尺寸和公差:主要是指夹具安装基面与机床相应配合表面之间的尺寸及公差。
