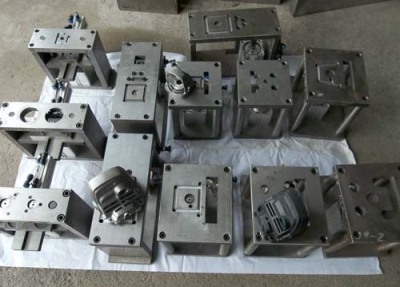

惠来县外形检测治具图片
0.07 对于400尺寸，定位基准与工序基准不重合所以B=0.02，定位基准与限位基准重合Y=0，故:DYB0.2夹具体是整个夹具的基体和骨架，组成夹具的各个零件、机构等都要安装在上面。夹具体的类型分为铸造夹具体（a）、焊接夹具体（b）、锻造夹具体（c）和装配夹具体(d)。如下图所示:通过对夹具上各组成件的分布情况、零件的形状、尺寸以及加工性质的考虑，以及加工零件的方便性，我选择装配式夹具体，装配式夹具体优点装拆方便、安装灵活、缩短生产准备周期等。基于以上分析，设计出本夹具的夹具体如下图所示:
可调整夹具是为了扩大夹具的使用范围，弥补专用夹具只适用与一个工件的某一特定工序的缺点，正在逐步推广使用可调整式的夹具。可调整式夹具一般可分为标准化夹具、成组夹具和组合夹具等。
惠来县外形检测治具图片
该工序为加工两个Ф4孔，是被加工工件加工面与定位面之间以及被加工表面相互之间的位置精度。使用机床夹具后，这种精度主要靠夹具和机床来，依赖工人的技术水平。所设计的夹具应有以下基本要求:夹具结构方案应与生产纲领相适应在大批量生产时应尽量采用、 夹具结构，如多件夹紧、联动结构等，以缩短辅助时间；对于中、小批量生产，则要求在满足夹具功能的前提下，尽量使夹具结构简单、制造方便，以降低夹具制造成本。
惠来县外形检测治具图片
CLAMP即压紧块，它在焊装夹具中与LOCATOR配合一起压紧工件，有时候作辅助定位，没有 LOCAOTR的支撑的情况下直接压在工件上，起定位作用。其材料比LOCATOR要求低，精度要求低，在起定位作用时材料要求与LOCATOR一致，此时要求精度较高。其安装方式和制造方法与LOCATOR相同。PIN即定位销，它在焊装夹具中起到定位工件的作用。一般每一个工件都需要两个定位销来定位，一个圆形销，一个菱形销。圆形销起定位作用，菱形销起到工件转动的作用。材料比较硬且表面需淬火，从而达到磨损的作用。结构可分为侧向顶丝固定销，螺母固定销等。
