新产品导入时，产品工程师依产品设计及试产会议记录，和ME一起评估是否需要制作治具；ME负责新治具设计、治具验收及已有治具的维护和管理；IE提供治具需求量；采购根据需求下订单采购；材料及资料准备﹕设计波峰焊夹具时选择材料应是高阻、高温防静电属性材料（我司通用为玻纤材质，客户有要求按客户要求制作）； a: 合成石材质 b: 玻纤材质 c: 其它材质资料准备:a:Gerber文件 b:PCBA板
专用夹具是为了适应某一工件某一工序的加工要求而专门设计制造的，其功用主要有下列几个方面:
例如与其他表面间的距离精度、平行度、同轴度等。对于外行比较复杂、位置精度要求比较高的工件，使用通用夹具进行加工往往难以达到精度要求。
进行某一工序所需要的时间，其中主要包括加工工件所需要的机动时间和装卸工件等所需要的辅助时间两部分。

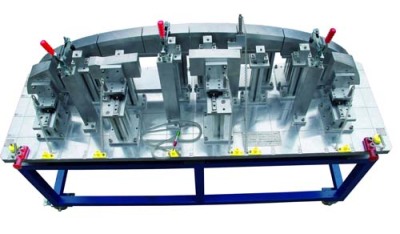

河源市标签检测治具图片
钻套导向部分高度尺寸H越大刀具的导向性越好，但刀具与钻套的摩擦越大，一般取H=（1～2.5）D，孔径小、精度要求较高时，H取较大值。为便于排屑，钻套下端与被加工工件间应留有适当距离h，称为排屑间隙。h值不能取得太大，否则会降低钻套对钻头的导向作用，影响加工精度。根据经验，加工钢件时，取h =（0.7～1.5）D；加工铸铁件时，取h =（0.3～0.4）D；大孔取较小的系数，小孔取较大的系数。

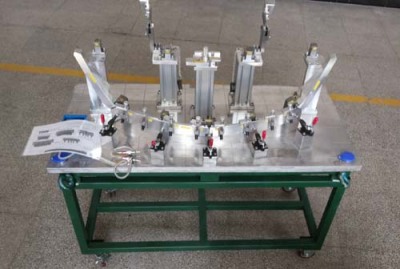

河源市标签检测治具图片
采用8mm材料制作治具﹐SMD组件高度小于3mm的位置将治具的打磨到4mm厚，SMD组件如高出5mm,治具采用5mm材料制作，底部增加补丁并倒R角，治具总厚度低10mm;为防过炉时治具堵在波峰口不走螺丝（螺钉）不能从治具底部打，从元件面向过锡面打;主芯片底部有接地过孔焊盘的（如数科SK、KJ等)要开孔过炉上锡；BGA焊盘中间若有过孔（通孔），须堵孔，以防冒锡引起不良；QFN封装的IC为防过炉冒锡造成连锡，治具制作时封堵（制作前具体由产品工程师及PIE工程师确认）；
