绘制总图的顺序是:先用双点划线绘出工件的轮廓外形，并显示出加工余量；把工件轮廓线视为透明体，然后按照工件的形状及位置依次绘出定位、导向、夹紧及其他元件或装置的具体结构；绘制夹具体，形成一个夹具整体。确定并标注有关尺寸和夹具技术要求 ① 在夹具总图上应标注以下几类尺寸: 1）夹具外形上的大尺寸；影响定位精度的尺寸:主要指定位元件之间、工件与定位元件之间的尺寸和公差。3）影响对刀精度的尺寸和公差:主要指刀具与对刀元件或导向元件之间的尺寸及公差，钻头与钻套内孔的配合尺寸及公差等。4）影响夹具在机床上安装精度的尺寸和公差:主要是指夹具安装基面与机床相应配合表面之间的尺寸及公差。
采用专用夹具后，安装工件和转换工位的工作都可以大为简化，不再需要画线和找正，缩短了工序的辅助时间并且节省了画线这个工序，从而提高了劳动生产率。在生产中由于采用了多工件平行加工的夹具，使同时加工的几个工件的机动时间将与加工一个工件的机动时间相同。

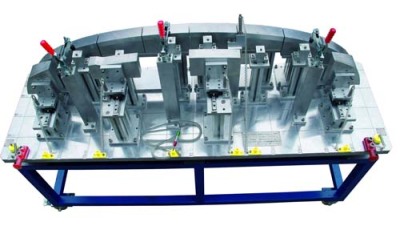

鼎湖区五金夹具品质
夹模上可以设计其他辅助定位装置，一般采用焊接方式连接夹模；上图为简图，模腔结构尺寸由具体情况确定在动模上的适当位置紧配直径12的定位销，定模相应位置的定位孔滑动配合定位销装配型腔在设计时需在无收缩的毛坯图档的外形面基础上偏移放大0.1mm钻孔、铣面工装如有必要，可在固定芯及其固定板上设计一些辅助定位装置；上图为结构简图，实际情况需根据产品结构做相应设计；汽缸根据产品大小和加工时受力情况而定，常用SDA50X50；
鼎湖区五金夹具品质
在现代自动化生产中，数控机床的应用已愈来愈广泛。数控机床加工时，刀具或工作台的运动是由程序控制，按一定坐标位置进行的。数控机床夹具设计时应注意以下几点:数控机床夹具上应设置原点（对刀点）。数控机床夹具无需设置刀具导向装置。这是因为数控机床加工时，机床、夹具、刀具和工件保持严格的坐标关系，刀具与工件间无需导向元件来确定位置。数控机床上常需在几个方向上对工件进行加工，因此数控机床夹具应是敞开式的。
