采用8mm材料制作治具﹐SMD组件高度小于3mm的位置将治具的打磨到4mm厚，SMD组件如高出5mm,治具采用5mm材料制作，底部增加补丁并倒R角，治具总厚度低10mm;为防过炉时治具堵在波峰口不走螺丝（螺钉）不能从治具底部打，从元件面向过锡面打;主芯片底部有接地过孔焊盘的（如数科SK、KJ等)要开孔过炉上锡；BGA焊盘中间若有过孔（通孔），须堵孔，以防冒锡引起不良；QFN封装的IC为防过炉冒锡造成连锡，治具制作时封堵（制作前具体由产品工程师及PIE工程师确认）；
组合夹具是有一套专门设计制造，便于组装和拆卸的有各种不同的形状，不同尺寸规格并且有完全互换性和耐磨性的标准元件和合件所组成。利用这些元件和合件，根据加工工件的需要可以组装成车、磨、铣、刨、钻、镗等工序用的各种不同的机床夹具。夹具使用完毕，可以方便的拆开，洗净元件存放起来，留待以后组装新夹具时再用。因之组合夹具是具有高度标准化和系列化元件的新型工艺装备。关于组合夹具的问题，其设计原理基本相同。
阳山县装配夹具鸿富标
固定式钻模； 分度式钻模； 翻转式钻模； 盖板式钻模； 滑柱式钻模 钻床夹具的设计要点 钻模类型的选择 2)钻套钻套的作用是确定钻头、铰刀等刀具的轴线位置，刀具在加工中发生偏斜。根据使用特点，钻套可分为固定式、可换式、快换式等多种结构形式。钻套中引导孔的尺寸及其偏差应根据所引导的刀具尺寸来确定。通常取刀具的大限尺寸为引导孔的基本尺寸，孔径公差依加工精度要求来确定。钻孔和扩孔时可取F7，粗铰时取G7，精铰时取G6。若钻套引导的不是刀具的切削部分，而是刀具的导向部分，常取配合为H7／f7、H7／g6、H6／g5。
阳山县装配夹具鸿富标

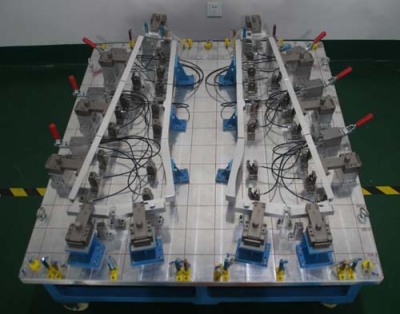

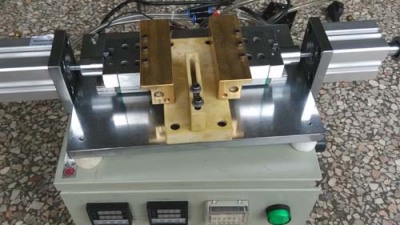

夹紧元件的设计夹紧机构根据产量和生产率的需要可以采用气动和手动两种夹紧方式，夹紧时不可破坏工件的确定位置和工件自身的形状，所以要设定适当的夹紧力。夹紧件在设计时应充分考虑其打开状态时的空间量，以便于焊件的装卸及工人的操作，同时还要注意与相临夹具的干涉问题。夹紧件的结构设计形式不同，其运动也不相同，在正常工作的情况下，尽量使其结构简单化和统一化。它由一个气缸提供推动力，两侧导柱做平衡的直线运动机构。气缸上带有调速阀，以被举升部分以适合的速度前进。如果被举升部分的行程定位需控制，则可在两个导柱的前后加上限位STOPPER，以被举升部分定位。上述只是举升结构其中的一种，根据不同作用要求，还有其他几种结构，在此不一一列举了。
