确定刀具的引导方式，选择或设计引导元件或对刀元件。对夹具的总体结构，好考虑几个方案，画出草图，经过分析比较，从中选取较合理的方案。夹具总图应遵循国家标准绘制，图形大小的比例尽量取1:1，使所绘的夹具总图有良好的直观性，总图中的视图应尽量少，但能够清楚地表示出夹具的工作原理和构造，表示各种装置或元件之间的位置关系等。主视图应取操作者实际工作时的位置，以作为装配夹具时的依据并供使用时参考。
组合夹具是有一套专门设计制造，便于组装和拆卸的有各种不同的形状，不同尺寸规格并且有完全互换性和耐磨性的标准元件和合件所组成。利用这些元件和合件，根据加工工件的需要可以组装成车、磨、铣、刨、钻、镗等工序用的各种不同的机床夹具。夹具使用完毕，可以方便的拆开，洗净元件存放起来，留待以后组装新夹具时再用。因之组合夹具是具有高度标准化和系列化元件的新型工艺装备。关于组合夹具的问题，其设计原理基本相同。

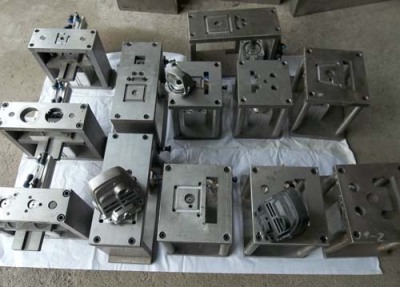

斗门县万能夹具品质
钻套导向部分高度尺寸H越大刀具的导向性越好，但刀具与钻套的摩擦越大，一般取H=（1～2.5）D，孔径小、精度要求较高时，H取较大值。为便于排屑，钻套下端与被加工工件间应留有适当距离h，称为排屑间隙。h值不能取得太大，否则会降低钻套对钻头的导向作用，影响加工精度。根据经验，加工钢件时，取h =（0.7～1.5）D；加工铸铁件时，取h =（0.3～0.4）D；大孔取较小的系数，小孔取较大的系数。
斗门县万能夹具品质
上图为参考图示，实际尺寸依据产品的内孔尺寸结构而定；与产品内孔定位接触的外圆在制作时需留单边0.5mm的余量，装到仪表车床上在精车到尺寸，淬火过程导致的变形和偏心；材料使用45#，淬火处理。上图是试气工装的参考图，具体结构需依据产品的实际结构来设计，思路就是用尽可能简单的方式密封产品，让需检测密封的部分充满气体来确认其密封性汽缸的大小可根据产品的实际大小来调整，同时也需考虑汽缸的行程是否能满足取放产品的便捷
