绘制总图的顺序是:先用双点划线绘出工件的轮廓外形，并显示出加工余量；把工件轮廓线视为透明体，然后按照工件的形状及位置依次绘出定位、导向、夹紧及其他元件或装置的具体结构；绘制夹具体，形成一个夹具整体。确定并标注有关尺寸和夹具技术要求 ① 在夹具总图上应标注以下几类尺寸: 1）夹具外形上的大尺寸；影响定位精度的尺寸:主要指定位元件之间、工件与定位元件之间的尺寸和公差。3）影响对刀精度的尺寸和公差:主要指刀具与对刀元件或导向元件之间的尺寸及公差，钻头与钻套内孔的配合尺寸及公差等。4）影响夹具在机床上安装精度的尺寸和公差:主要是指夹具安装基面与机床相应配合表面之间的尺寸及公差。
标准化夹具就是利用本厂已规格化了的部分或全部标准零件装配成的专用夹具。专用夹具中的大件，如夹具体以及定位元件、夹紧件和机械夹紧用的气缸部件等，经过标准化、尺寸规格化后有利于工厂成批准备配件、成批加工，这样可使夹具的设计、制造工作加快，节省费用。另外，当产品更改，夹具不再使用时可以拆开，把标准零件保存起来，备以后使用。

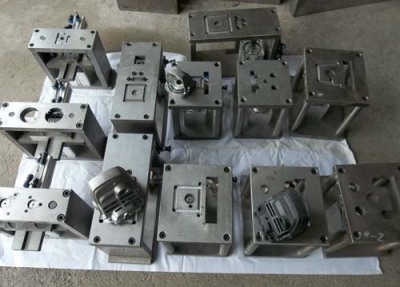

龙川县外形检测治具鸿富标
治具四周固定挡条距离PCBA放置槽距离为15mm﹐定位压扣每距离90mm需锁一颗, 定位压扣距离固定挡条的距离是5mm﹐治具上定位PCB的各个压扣位置选取在PCB边缘无组件干涉的位置。治具上保护SMD组件凹槽的大小以B面的SMD组件丝印内侧来铣，深度一般以高出组件本体高度0.3mm为准，若B面组件为BGA、connect、CCD sensor等热敏组件其深度需要以高出组件本体高度的0.6mm来开并留透气通道，避免高温造成其不良。
龙川县外形检测治具鸿富标
焊接夹具的组成焊装夹具的结构设计的目的就是要夹具有良好的操作性、夹紧定位精度的性。同时设计的结构要方便制造人员维护和保养，容易调整。在焊接质量和焊接精度的前提下，夹具的结构应尽量简单，小巧。通常夹具的设计一般采用焊接和安装结构，由base与unit组成，每个unit主要由三个基本部分组成，即基座、支撑定位部分和夹紧部分。如图所示。 装夹工件，使工件处于正确的焊接位置，焊接精度。
