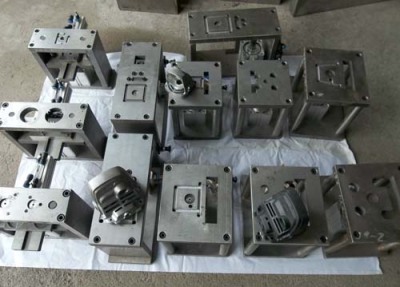

寮步镇万能夹具图片
设计钻床夹具，首先要分析加工零件的技术要求，运用夹具设计的基本原理和方法，拟定夹具设计方案；在满足加工精度的条件下，合理的进行安装、定位、夹紧；完成草图后考虑零件间的连接关系和螺钉、螺母、定位销等的固定方式，设计合理结构实现零部件间的相对运动，根据零件要求选择材料。完成钻床夹具的设计后，用AutoCAD进行二维图的绘制，首先画好零件图，进行装配，标注相关尺寸及技术要求，并用Pro/ENGINEER绘制三维效果图，进行说明书，任务书的撰写、整理、修改完成设计任务。
在实际生产中应用的夹具很多，分类方法也有很多种。通常还可按使用夹具的工序不同分为车床夹具、铣床夹具等；还可以根据在机床上运动的特点归并成以下几类:
1、车床类夹具:包括车床、内外圆磨床、螺纹磨床用夹具，其特点是夹具与工件一起作旋转运动。
2、铣床类夹具:包括铣床、刨床、平面磨床等机床用夹具，其特点是夹具固定在工作台上，只作纵向或横向往复运动或回转运动。
3、钻、镗床类夹具:用于在钻床上钻、扩、铰等工序或在镗孔工序，其实就是夹具固定在机床上，刀具通过夹具上的导向装置进行送进运动。
寮步镇万能夹具图片
楔块夹紧装置是基本的夹紧装置形式之一,其他夹紧装置均是它的变形。它主要用于增大夹紧力或改变夹紧力方向。楔块夹紧装置特点:自锁性(自锁条件α≤ψ1+ψ2)斜楔能改变夹紧作用力方向斜楔具有扩力作用,ip=θ/p=1/[tanψ2+tan(α+ψ1)]效率低(因为斜楔与夹具体及工件间是滑动摩擦,所以夹紧效率低)所以适用范围:多用与机动夹紧装置中θ=p/[tanψ2+tan(α+ψ1)] 其中p为原始力,α为楔块升角,常数6度--10度
寮步镇万能夹具图片
PLATE即过度板，它在焊装夹具中起到连接LOCATOR、ANGLE BRACKET和气缸的作用，材料一般也用SS400，其板厚为标准厚度，两面再进行机加工，以LOCATOR的定位精度。它以光电加工的形式下料，然后再加工需要精度的安装面，生产率较高。CLAMP ARM即连接臂，它起到连接CLAMP、PLATE与汽缸的作用。有时可以与CLAMP作成一体。设计时要注意它的运动轨迹，避免与其它部件干涉。它与PLATE与汽缸铰接处，销孔要求精度较高，其它部位精度要求不高，材料为SS400，制作时也采用光电下料的方法。
